Hvordan fungerer en elevator?

Hvad er en elevator?

En elevator – også kaldet en lift – er et mekanisk transportsystem, der bevæger personer eller gods lodret mellem etager i bygninger. Elevatorer er en uundværlig del af moderne arkitektur, idet de gør høje bygninger tilgængelige for alle, uanset bevægelighed. De første primitive løfteanordninger blev brugt i antikkens Rom til at sænke scenografi i teatre, men den moderne passagerelevator opstod i midten af 1800-tallet, da Elisha Graves Otis opfandt en afgørende sikkerhedsanordning, der forhindrede kabinen i at falde, selv hvis kablet brast.

I dag findes elevatorer i mange udformninger – fra de klassiske kabelbaserede hydrauliske løsninger til avancerede linearmotorvarianter uden maskinrum. Fælles for dem alle er kravet om præcision, pålidelighed og høj sikkerhed. En moderne elevator i en kontorbygning kan foretage op til tusind ture dagligt og har en forventet levetid på 20–30 år med regelmæssig vedligeholdelse.

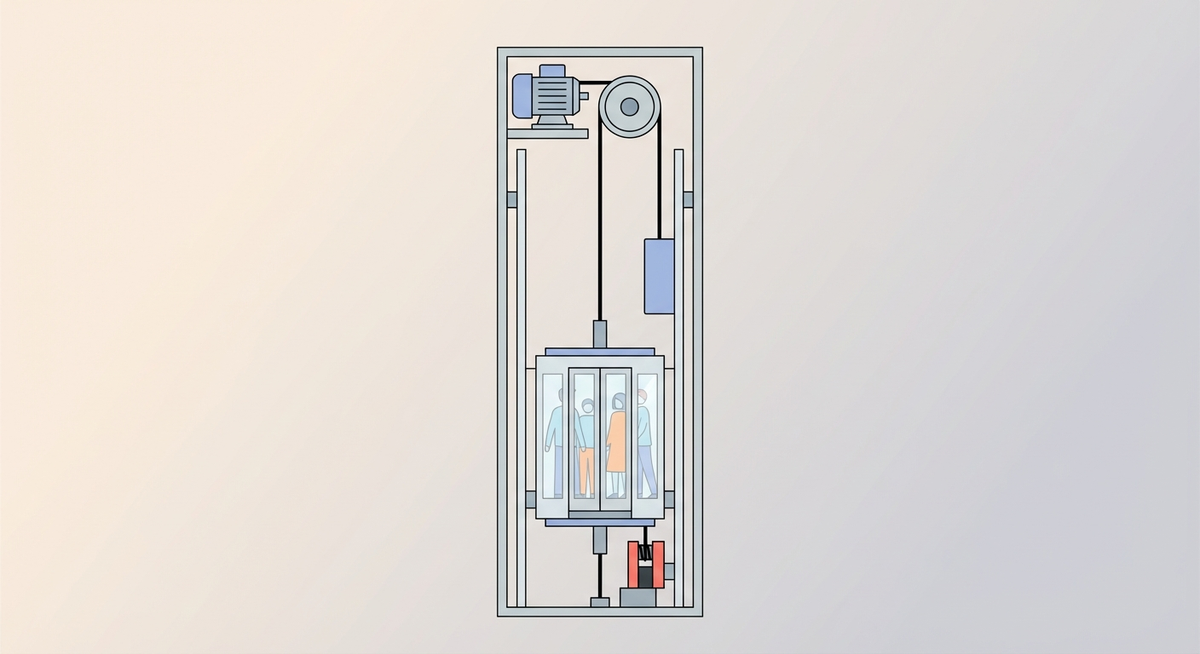

Sådan fungerer det

1. Kabelsystemet: En traditionel elevator hænger i kraftige stålkabler, der løber over en tromle eller en drivskive øverst i elevatorskakten. Kablerne er dimensioneret med en stor sikkerhedsfaktor og er normalt 6–8 stykker pr. kabine.
2. Modvægt: For at reducere den mængde energi, som motoren skal levere, er kabinen koblet til en modvægt via kablet. Modvægtens masse svarer typisk til kabinens egenvægt plus 40–50 % af den maksimale nyttelast, hvilket minimerer motorens arbejdsbyrde markant.
3. Elektrisk motor og spil: En elektrisk motor driver en spilaksel eller en drivskive, der trækker kablerne og dermed løfter eller sænker kabinen. Moderne elevatorer bruger frekvensregulerede motorer, der giver en jævn og energibesparende acceleration og opbremsning.
4. Styreskinnerl: Kabinen bevæger sig langs præcise stålskinnerpar, der er monteret i skaktens vægge. Styreskinne sikrer, at kabinen ikke vipper eller bevæger sig sidelæns under kørslen.
5. Otis sikkerhedsanordning: Hvis kablet slapper eller bevægelsen overskrider en fastsat hastighed, aktiveres centrifugalbrems automatisk. Kiler klemmes mod styreskinnen og stopper kabinen inden for centimeter.
6. Linearmotorvarianter: Moderne MRL-elevatorer (maskinrumsløse) og magnetlevitationsvarianter bruger lineære induktionsmotorer monteret direkte i skakten og eliminerer behovet for kabler og et separat maskinrum.
7. Døre og sensorer: Automatiske teleskopiske skydedøre drives af separate motorer og overvåges af lysgardiner og infrarøde sensorer, der forhindrer dørene i at lukke, hvis der er en genstand eller person i vejen.

Interessante fakta

• Elisha Otis demonstrerede i 1854 sin sikkerhedsanordning ved at lade sig hejse op i en åben elevatorplatform og derefter befale kablet skåret over – kabinen stod stille øjeblikkeligt.
• Verdens hurtigste elevator findes i Guangzhous CTF Finance Centre i Kina og bevæger sig med op til 20,5 meter i sekundet – svarende til 74 km/t lodret.
• En moderne elevator bruger ca. 40 % af sin energi på at opretholde belysning, ventilation og styreelektronik – selve transporten udgør kun 60 % af strømforbruget.
• Kablerne i en standardelevator er konstrueret til at holde mindst 12 gange den maksimale belastning – i praksis overskrides dette aldrig under normal drift.
• I en gennemsnitlig skyskraber tilbringer elevatorer op til 30 % af driftstiden på at vente ved en etage – intelligent AI-styring kan reducere ventetiderne markant.

Ofte stillede spørgsmål

Hvad sker der, hvis elevatorkablet springer?

En moderne elevator er udstyret med multiple sikkerhedssystemer, der gør det praktisk talt umuligt for kabinen at falde ukontrolleret ned. Ud over de sædvanlige 6–8 kabler, der alle skal briste samtidig for at kabinen mister sin ophængning, aktiverer hastighedsbegraenserne og Otis-bremsen sig automatisk og stopper kabinen ved hjælp af mekaniske kiler, der griber fat i styreskinnen. Elevatorskakten er desuden bygget med en stødpudezone i bunden.

Hvad skal man gøre, hvis man sidder fast i en elevator?

Det sikreste er at trykke på alarmknappen og vente på hjælp fra tekniker eller redningspersonale. Man bør aldrig forsøge at kravle ud af kabinen på egen hånd, da kabinen kan begynde at bevæge sig igen uden varsel. Moderne elevatorer har nødtelefon, nødbelysning og ventilationsåbninger, der sikrer, at man kan vente komfortabelt i mindst et par timer, mens hjælpen ankommer.
