Hvordan fungerer en rullende trappe?

Hvad er en rullende trappe?

En rullende trappe, eller en eskulator, er en motoriseret trappetransporter der bevæger mennesker mellem etager i bygninger. De bruges intensivt i metrostationer, lufthavne, indkobscentre og togstationer, hvor de kan transportere langt flere mennesker per minut end en fast trappe.

En rulletrappe best år af en kontinuerlig slynge af indbyrdes forbundne metaltrins monteret på et kædesystem. Trinene forbliver altid horisontale under bevægelsen takket være et ingeniøst hjulsystem der styrer hvert trin langs to parallelle skinner med forskellig profil.

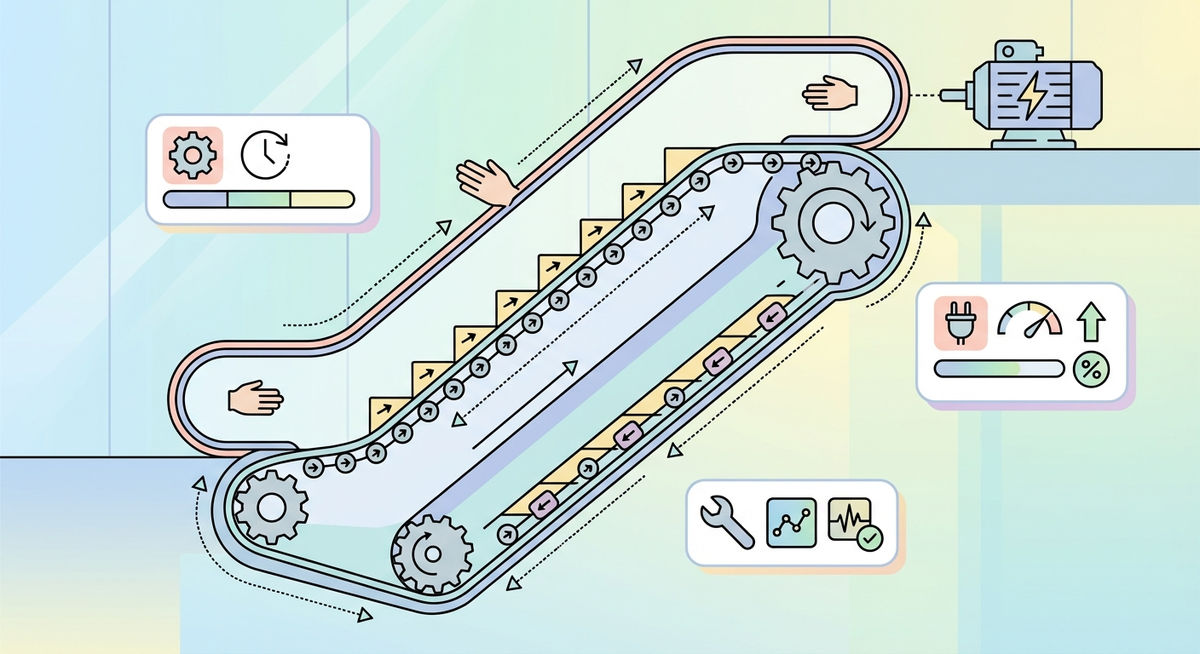

Sådan fungerer det

1. Elektrisk motor driver systemet: En kraftig elektrisk motor i maskinrummet ved oven- eller nederstationen driver et reduceringsgeær der sænker hastighed og øges drejmomentet.
2. Kædesystem trækker trinene: To parallelle kædeslænger er fastgjort til trinenes aksler og trækker dem rundt i et lukket kredsløb. Kæderne løber over tandhjul ved begge ender af eskulator en.
3. Trinene forbliver vandrette: Hvert trin har to såt hjul der løber langs to separate skinnetyper. Skinnernes forskelligarted profil sikrer at den forreste kant af trinnet altid er på linje med den bageste, så overfladen forbliver horisontal.
4. Gummirekkvær et synkroniseres: Gummihåndliste ne drives af det samme kædesystem som trinene så de bevæger sig i nojagtigt samme hastighed som trappeoverfladen.
5. Vendepunkterne: I top og bund udjævnes trinene til en flad platform så passagererne kan gaæ på og af sikkert. Her foldes trinene ud under det skjulte dækkemetal og vender tilbage i et skjult kredsløb under den synlige trappe.
6. Sikkerhedssensorer: Trin-bruddsensorer, nødstøpknapper, indfangningssensorer ved håndlisten og overbelastningsværn på motoren stopper eskulator en straks ved enhver anomali.

Interessante fakta

• Den første offentlige rullende trappe i verden åbne de på Earls Court metrostation i London i 1911.
• En travl metrostationseskalator kan transportere over 10.000 mennesker i timen i begge retninger.
• Verdens længste rullende trappe er i Hong Kong MTR-stationen og er 96 meter lang.
• Rullende trapper skal efterses og serviceres hvert halve år ifølge EU-reglerne for personløftere.
• Under 2. Verdenskrig blev London Underground-eskalatorne brugt som ramper for at transportere evakuerede nedad under luftangreb.

Ofte stillede spørgsmål

Hvad sker der hvis noget sidder fast i en rullende trappe?

Moderne eskulator er er udstyret med sensorer der opdager genstande i de bevaægelige dele og straks stopper maskinen. En nødstøpknap ved top og bund tillader ogs å manuelt stop. Vedligeholdelsespersonale er trånet til hurtigt at befri fastklemmede genstande.

Kan en rullende trappe gaæ begge veje?

Ja, de fleste moderne rulle trappe er kan programmeres til at køre op eller ned. I metrostationer og lufthavne ændres retningen typisk med trafikken, fx kører alle eskulator er opad om morgenen og nedad om eftermiddagen ved togperroner. Det kræver elektronisk styring og omvendt-drift-motorer.
